現場で使える高性能偏芯測定の決定版
レンズ偏芯測定機の新基準
透過型偏芯測定機
CS-A1100/CS-A1100S
コンパクト、省スペース、使いやすさを追求した設計。
製造現場での高品質化、効率化を実現する偏芯測定機
として多くのお客様に高く評価されております。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=271x10000:format=png/path/s6c3e5c6e64ff3132/image/i6937c6c18c9286de/version/1478326651/image.png)

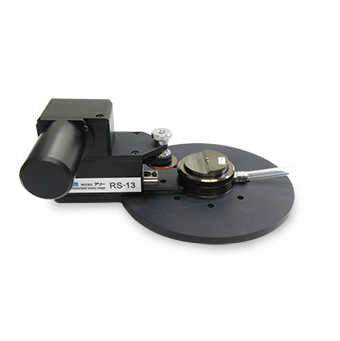

モーター駆動レンズ回転ステージ
高精度・小径レンズの高精度偏芯測定に威力を発揮
測定するレンズは、2ピンタイプホルダーまたは、樹脂ホルダータイプに載せ吸着し安定させます。
また様々なレンズのコバに対応できるように回転プーリは高さの調整が可能です。
回転可能なレンズ最小Φ3mmから最大76mmです。
レンズを組み込んだ鏡筒の偏芯測定には、ベアリングを取り付けた特殊ホルダーを用意します。(特注扱い)
特徴1:レンズ
![](https://image.jimcdn.com/app/cms/image/transf/dimension=470x10000:format=jpg/path/s6c3e5c6e64ff3132/image/i1bffa1b0b26996e9/version/1478069764/image.jpg)
レンズの径は、Φ3mm~Φ76mmまで対応可能。
( ※CS-A1100はΦ1mm~可能 )
特徴2:ゴムローラー
![ゴムローラー](https://image.jimcdn.com/app/cms/image/transf/dimension=413x10000:format=jpg/path/s6c3e5c6e64ff3132/image/ib2fa35cce71b6aac/version/1478264921/%E3%82%B4%E3%83%A0%E3%83%AD%E3%83%BC%E3%83%A9%E3%83%BC.jpg)
プーリーを上下させることよって、コバ当たりの位置を調整できます。
特徴3:モーター
![](https://image.jimcdn.com/app/cms/image/transf/dimension=470x10000:format=jpg/path/s6c3e5c6e64ff3132/image/i48c03249940d206c/version/1478070934/image.jpg)
専用コントローラで、回転速度を自在に調整可能。
特徴4:レンズホルダー
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s6c3e5c6e64ff3132/image/i86df538a90c79bc4/version/1478071215/image.jpg)
各レンズの大きさにあったホルダー。樹脂式と2ピン式があります。
特徴5:ロック
![](https://image.jimcdn.com/app/cms/image/transf/dimension=411x10000:format=jpg/path/s6c3e5c6e64ff3132/image/i0270c76d052d5b49/version/1478276205/image.jpg)
モーターハウジングを一時ロックすることが出来ます。
特徴6:ベアリングバー
![](https://image.jimcdn.com/app/cms/image/transf/dimension=454x10000:format=jpg/path/s6c3e5c6e64ff3132/image/i713d3c83eb815f9b/version/1478275936/image.jpg)
バー先端部の厚みは4mm。
特徴7:スペーサー
![](https://image.jimcdn.com/app/cms/image/transf/dimension=411x10000:format=jpg/path/s6c3e5c6e64ff3132/image/ic7dd755d3213210e/version/1478276578/image.jpg)
3mm厚のスペーサーを挿入することが出来ます。
特徴8:バキュームホース
![](https://image.jimcdn.com/app/cms/image/transf/dimension=413x10000:format=jpg/path/s6c3e5c6e64ff3132/image/i9a34a8bb61016db6/version/1478277076/image.jpg)
レンズをエアーで吸引いたします。

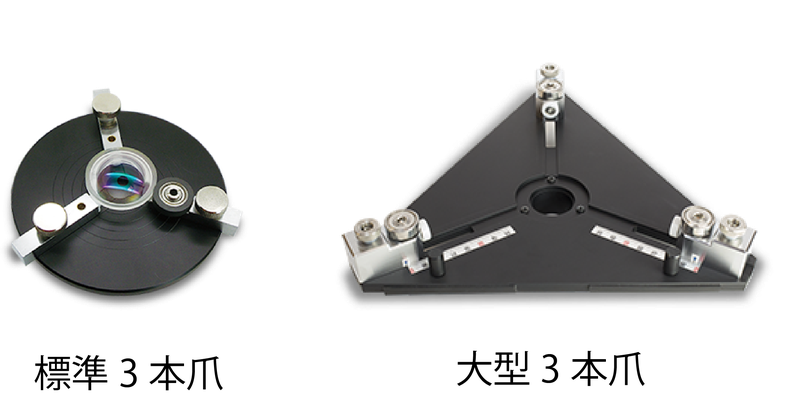

三本爪手動レンズ回転ステージ
