特徴①測量和3D圖 追求「極精」透鏡中心厚度測量

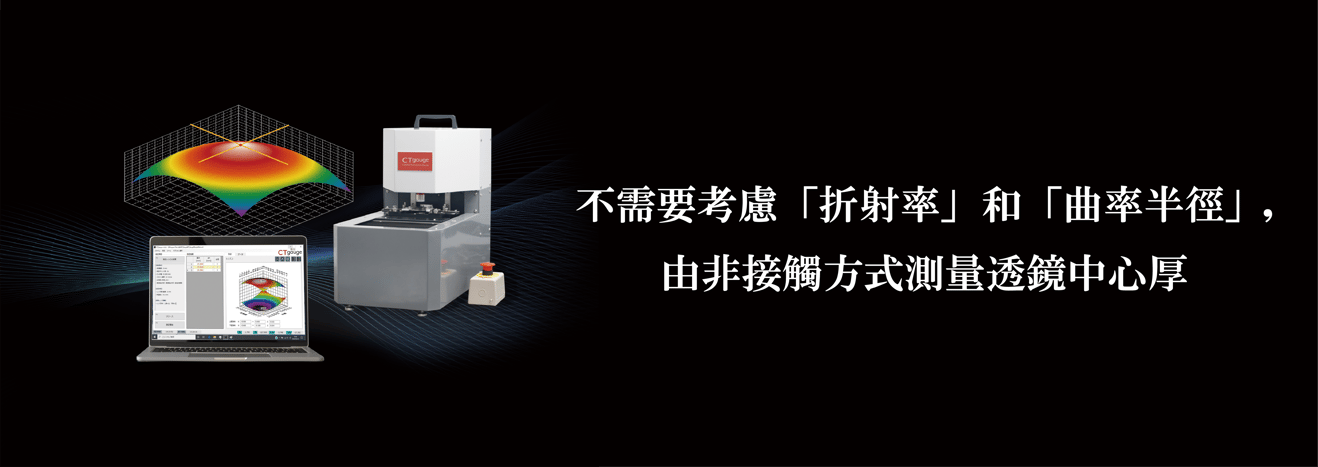

1、非接觸式自動測量
非接觸式自動測量──無需接觸透鏡
透鏡圖紙上有規定透鏡中心厚度要求, 但卻不容易正確的測量,因此常用「接觸式」測量為主流。但「接觸式」測量精度是受機器機構影響, 也有「測量傷」的外觀問題。
想要以「非接觸式」正確的進行測量, 如果有自動化的選擇更理想──本儀器是希望解決、針對這樣的業界渴望及要求而開發的。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=432x10000:format=png/path/s6c3e5c6e64ff3132/image/ib25dd131128f23b0/version/1633049143/image.png)

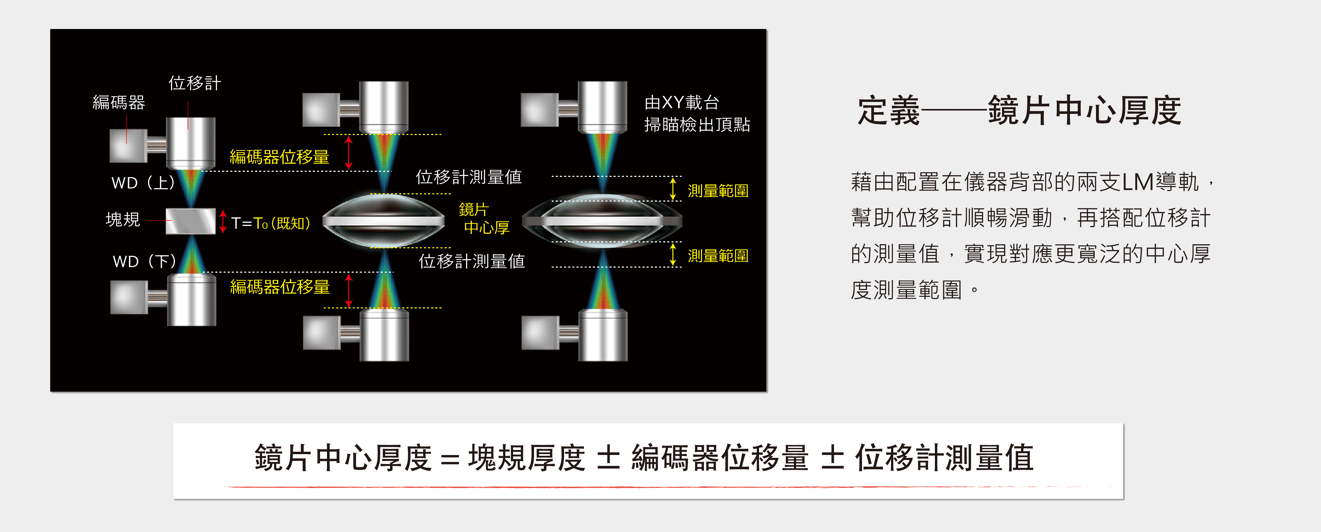

測量原理與測量方法
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1321x10000:format=png/path/s6c3e5c6e64ff3132/image/i8edcd2183b679348/version/1632300528/image.png)
2、自動檢出最高(低)點與高速掃描測量
自動檢出最高(低)點與高速掃描測量
自動掃描設定的任意測量範圍檢出最高(低)點。
透過自動掃描, 不需要找透鏡中心和輸入透鏡材料的「折射率」以及「曲率半徑」
![](https://image.jimcdn.com/app/cms/image/transf/dimension=447x10000:format=png/path/s6c3e5c6e64ff3132/image/ib3e0f17c6b7ab2be/version/1633049288/image.png)

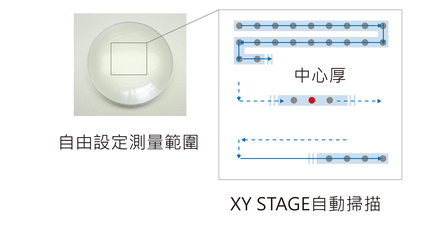

透鏡最高(低)點的檢出方式
位移計Z軸測量範圍 = WD±1.3mm。
透過XY STAGE掃描, 計算測量範圍內所有中心厚度, 再自動檢出其最大(最小)值。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1321x10000:format=png/path/s6c3e5c6e64ff3132/image/idebd77e7972206e9/version/1632301735/image.png)

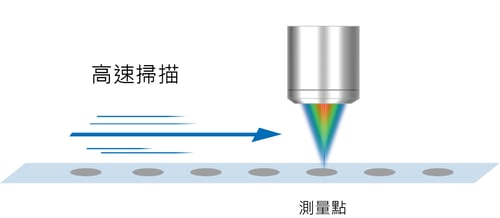

線掃描方式
透過STAGE線性掃描測量的數據, 經軟體的高速演算處理後, 再以3D分析處理。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=500x10000:format=jpg/path/s6c3e5c6e64ff3132/image/iebeb381cccde7b1b/version/1633049455/image.jpg)

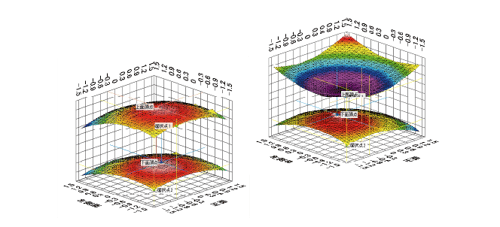

3、3D圖
顯示3D圖 ── 以視覺確認
是否真的確實測量到了面頂點?僅有量測數據難以判斷…本儀器每次量測皆會輸出顯示3D圖, 透過視覺, 再提升測量的可信度。
3D圖立體顯示
可同時顯示正反雙面。滾動功能可旋轉3D圖以及顯示頂點的座標。
